Сфера применения металлических цепей разнообразна. Их можно встретить на предприятиях лесозаготовки, в морских портах и сельском хозяйстве, шахтах, карьерах, быту и даже в ландшафтном интерьере. Металлические цепи отличаются предназначением, конструкцией, геометрией звеньев, химическим составом стали и другими факторами, определяющими основную сферу использования продукции.
Цепи общего назначения.
Это класс круглозвенных цепей обычной прочности калибром 2 – 16 мм, изготавливаемых по требованиям международного стандарта DIN 5685-1 и DIN 5685-2. Их используют для:
• хозяйственно-бытовых нужд (ограждение, привязка домашних животных, подъем воды из колодца, качели и т.д.);
• производства средств малой механизации (например, оцинкованная круглозвенная цепь устанавливается в конструкцию цепной ручной тали в качестве приводной цепи);
• декоративных целей и других задач, которые не связанные с подъемом людей и грузов, изготовлением съемных грузозахватных приспособлений.
Цепи могут поставляться без покрытия или с оцинкованным покрытием для дополнительной защиты изделия от коррозии.

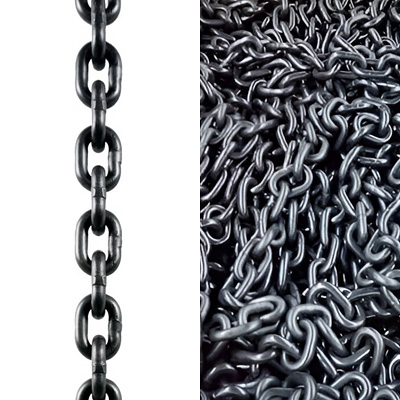

Грузоподъемные цепи нормальной прочности.
К этой группе относят грузоподъемные (тяговые) цепи прочностью до 8 класса (G30, G43, G70, G80). Они, в отличии от цепей общего назначения, обладают грузовыми характеристиками: рабочей и разрушающей нагрузкой. Поэтому, основная сфера применения цепей данного класса – подъем и крепление крупнотоннажных грузов. Из грузовых цепей класса G80 делают различные конструкции грузоподъемных строп. Ими комплектуют ручные цепные тали и лебедки для подъема/опускания грузов при проведении такелажных и ремонтно-строительных работ. Грузовые цепи G80 отличаются долговечностью, высокой прочностью на разрыв и антикоррозионными свойствами за счет поверхностного термоупрочнения – воронение в масле.
На основе цепей G70, как правило, изготавливают цепные стяжки (стяжные устройства) для крепления грузов при перевозках на автомобильном, железнодорожном, морском транспорте. Цепь класса G30 и G43 обычно применяется в судовом такелаже.
Грузоподъемные цепи высокой прочности В эту группу относят грузовые цепи 10 класса прочности (G100) и выше. Они изготовляются из качественной легированной стали, которая имеет более высокий предел текучести, за счет чего цепи 10 класса прочнее на 25%, чем изделия 8 класса аналогичных размеров. Это, в свою очередь, позволяет увеличить срок службы цепи G100 и облегчить собственную массу конструкции за счет меньшего удельного веса. Требования к грузовым цепям регламентированы в стандартах EN 818-2. Для визуального отличия грузовые цепи G100 окрашиваются в синий, голубой или фиолетовый цвет. Шаг и калибр - что это:
• Шаг (обозначается буквой «P») – это внутреннее продольное расстояние между стенками отдельного звена цепи.
• Калибр (обозначается буквой «d») – диаметр металлического прутка, из которого формируются звенья цепи.
Цепи маркируются так: dхP (мм). Пример обозначения цепи: 8х24 мм, где 8 – калибр, 24 – шаг.
Грузоподъемные цепи высокой крепости.
К этой группе относятся грузовые цепи 10 класса прочности (G100) и выше. Они изготавливаются из качественной легированной стали, имеющей большую границу текучести, за счет чего цепи 10 класса более крепкие на 25%, чем изделия 8 класса аналогичных размеров. Это в свою очередь позволяет увеличить срок службы цепи G100 и облегчить собственную массу конструкции за счет меньшего удельного веса.
Требования к грузовым цепям регламентированы стандартами EN 818-2. Для визуального отличия грузовые цепи G100 окрашиваются в синий, голубой или фиолетовый цвет.
Шаг и калибр: что это
Шаг (отмечается буквой «P») – это внутреннее продольное расстояние между стенками отдельного звена цепи.
Калибр (обозначается буквой «d») – диаметр металлического прутка, из которого формируются звенья цепи.
Цепи маркируются следующим образом: dхP (мм). Пример обозначения цепи: 8х24 мм, где 8 – калибр, 24 – шаг.
Виды сварных круглозвенных цепей.
Круглозвенные цепи, в зависимости от соотношения P/d, бывают:
1. Короткозвенные (тип А) – это цепи с соотношением P/d < 3,5, удобные в эксплуатации, не склонные к спутыванию и повреждению о кромки, и имеющие лучшие прочностные характеристики. То есть, короткозвенная цепь выдерживает большую нагрузку, чем изделие с длинным звеном одинакового калибра.
2. Длиннозвенные (тип Б) – это цепи с соотношением P/d ≥ 3,5, состоящие из удлиненных звеньев и обладающие лучшей подвижностью, но уступающие короткозвенным изделиям в показателях прочности. Длиннозвенные цепи имеют меньший собственный вес, и соответственно, стоят дешевле, так как на каждый погонный метр изделия припадает меньше звеньев.
Нужно знать! Тип круглозвенной цепи подбирается исходя из предстоящих задач. Так, например, в грузоподъемных устройствах с барабанами и блоками устанавливают строго короткозвенные цепи, чтобы исключить воздействие большого изгибающего момента.
Калиброванные и некалиброванные цепи.
Калиброванная цепь отличается от некалиброванной высокой точностью исполнения. Предельно допустимое отклонение по шагу, калибру, ширине и длине звена у калиброванных цепей составляет не более 3% против 10% у некалиброванных. Кроме того, калиброванные цепи после термообработки подлежат растяжению под нагрузкой для определения отклонений геометрических размеров. Несмотря на отличия, оба вида цепей могут использоваться в грузоподъемных и крепежных системах. Откалиброванная цепь используется в качестве тягового элемента элеваторов, конвейеров, грузоподъемных талей и лебедок с ручным или механическим приводом. Звездочки и барабаны таких приводов проектируются с учетом совместимости с геометрическими размерами цепи для надежного зацепления. Некалиброванные цепи обычно используют в статических крепежных системах.
