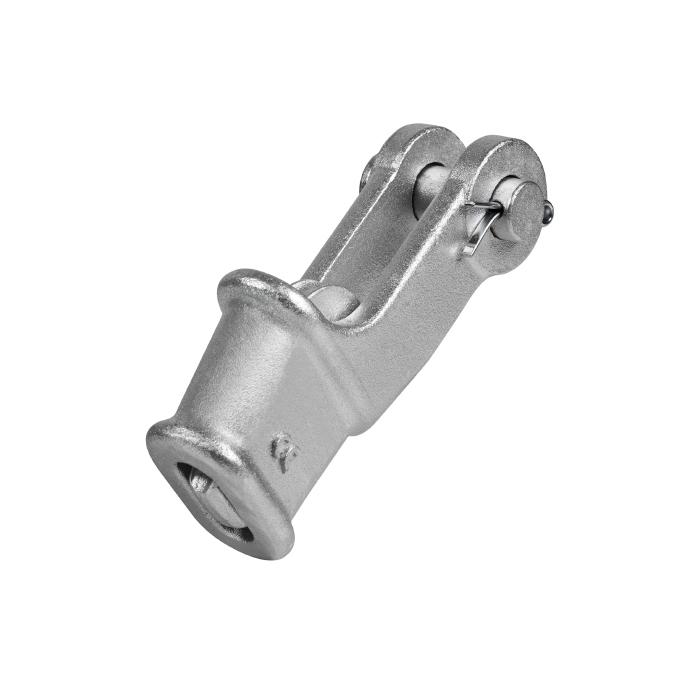

Інтернет-магазин «ТАКЕАЖНІ СИСТЕМИ» пропонує придбати втулку клинову зі шплінтом.
Клинова втулка (WEDGE SOCKET) - спеціальний допоміжний кріпильний елемент, за допомогою якого можна оперативно, без особливих умінь і допоміжних засобів закріпити кінець троса до різних точок кріплення. Використання клинової втулки дозволить швидко зафіксувати кінець металевого каната та застосувати конструкцію як захоплення вантажу або розтяжки. Основна сфера застосування клинових втулок - це тягові і вантажопідйомні роботи, кріплення вантажів і формування розтяжок, будівництво та ремонт, як кінцеві елементи кріплення металевих канатів і тросів.
Основними елементами втулки є корпус з обоймою, яка на виході звужується і монтажний отвір під вісь зі шплінтом. Фіксація каната відбувається за рахунок клина, а вільний кінець троса додатково затискають за допомогою вантажних затискачів.
Матеріалом для виробництва клинових втулок є легована сталь, стійка до корозії і механічних навантажень.
Переваги:
- роз'ємна конструкція;
- виготовляються з легованої марки сталі;
- стійкі до механічного зношування;
- стійкі до суттєвих ударних навантажень.
|

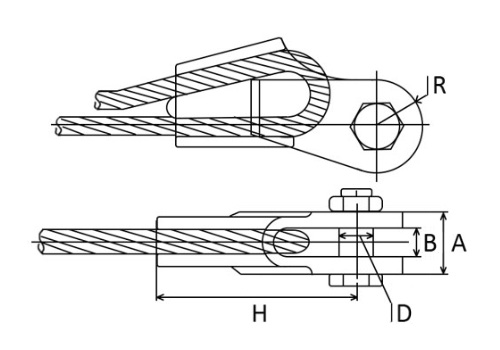

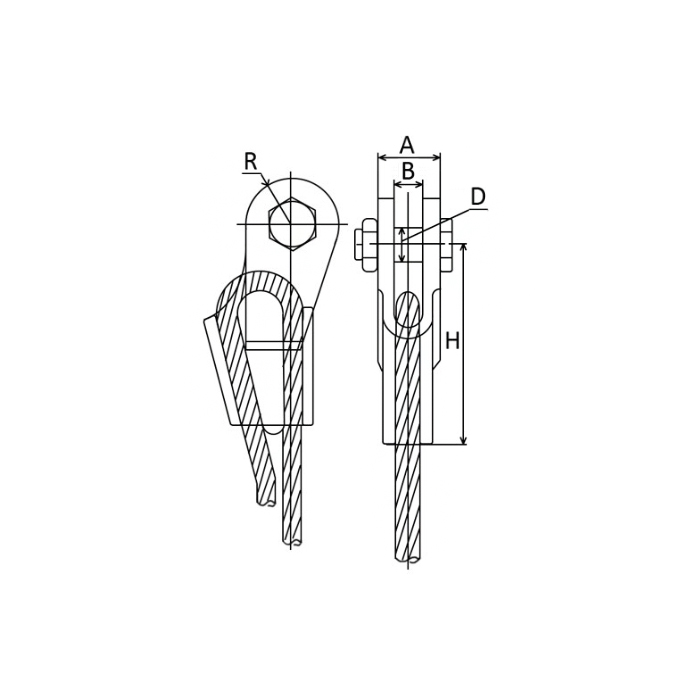

Розмір |
Ø каната, мм |
A |
B |
D |
R |
H |
Маса, кг |
|
|
3/8 |
9,0-10,0 |
46 |
20 |
21 |
21 |
123 |
1,0 |
|
|
1/2 |
11,0-13,0 |
54 |
23 |
25 |
25 |
148 |
2,0 |
|
|
5/8 |
14,0-16,0 |
59 |
30 |
30 |
30 |
180 |
3,2 |
|
|
3/4 |
18,0-19,0 |
71 |
38 |
35 |
35 |
215 |
5,5 |
|
|
7/8 |
20,0-22,0 |
87 |
44 |
40 |
40 |
240 |
8,5 |
|
|
1 |
24,0-26,0 |
99 |
51 |
50 |
49 |
275 |
12,6 |
|
|
1 1/8 |
27,0-29,0 |
105 |
54 |
56 |
56 |
310 |
18,6 |
|
|
1 1/4 |
30,0-32,0 |
125 |
62 |
62 |
60 |
355 |
20 |
|
|
1 1/2 |
37,0-39,0 |
150 |
76 |
75 |
70 |
420 |
30 |
|
Строки виконання індивідуального замовлення на нестандартну продукцію або великі партії, уточнюйте у наших менеджерів!
