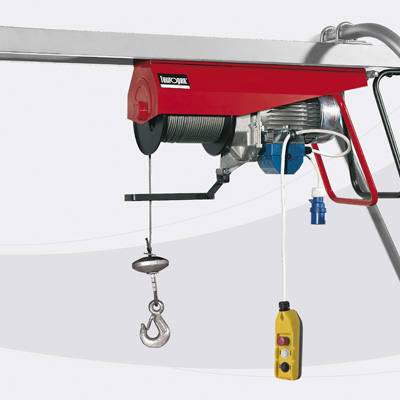

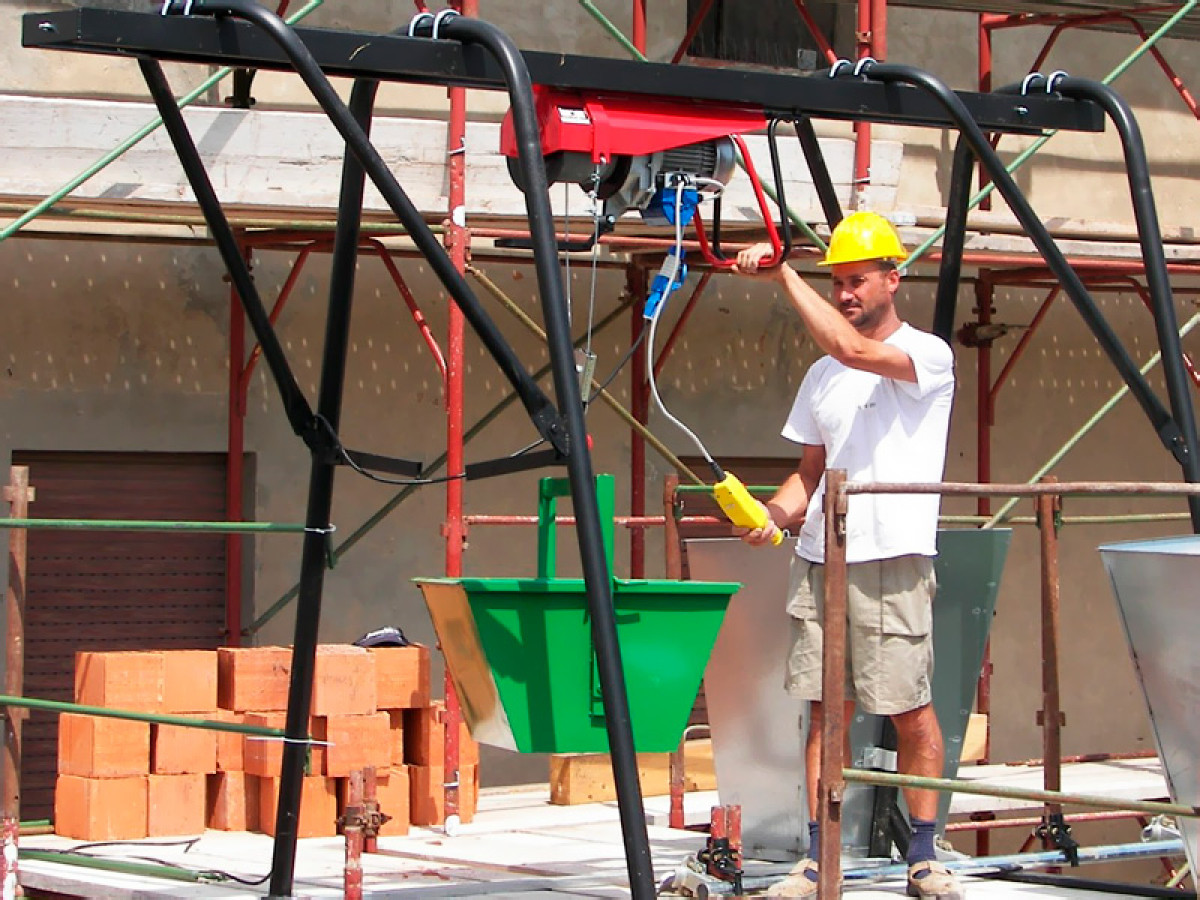

Талі канатні електричні (тельфери) – різновид вантажопідіймальних пристроїв, що використовуються для вертикального підйому/опускання та переміщення усіляких вантажів у горизонтальному напрямку. Канатні талі з електроприводом широко застосовуються на підприємствах, складах, металобазах, СТО, гаражах, виробничих цехах, будмайданчиках. Тельфер від статичної канатної електроталі відрізняється наявністю візка (механізму переміщення), який забезпечує пересування підйомно-транспортного обладнання з вантажем або без нього по підвісній монорейковій балці.
Стаціонарні та пересувні електричні талі, залежно від типу та місця встановлення, можуть підключатися до однофазної або трифазної мережі напругою 220В та 380В відповідно.

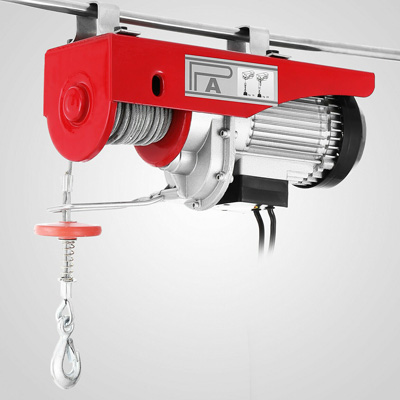

Основними складовими компонентами вантажопідйомного електроустаткування є механізм підйому з гаковою підвіскою та пересувна каретка (для тельферів). Кожен механізм оснащується окремим електродвигуном, який керується за допомогою пульта керування. Підйом/опускання вантажу відбувається за рахунок намотування/змотування сталевого канату на барабан/з барабану.
Основні параметри канатних електроталей.
Головні технічні характеристики, які необхідно враховувати під час вибору канатних талей з електроприводом:
- вантажопідйомність;
- максимальна висота підняття вантажу;
- швидкість підйому/опускання вантажу;
- швидкість переміщення візка.
Технічні параметри вантажопідіймального електроустаткування повинні відповідати нормативам ПУБГК «Правил устрою та безпечної експлуатації вантажопідіймальних кранів» та ПУЕ «Правил улаштування електроустановок».
Вимоги до конструкції та маркування талей.
Основні вузли підйомно-транспортних пристроїв, що несуть, повинні бути виготовлені з марок сталі з потрібними механічними характеристиками і хімічним складом, які забезпечують тривалу і безвідмовну роботу обладнання в допустимому інтервалі температур експлуатації.
Вантажопідйомний механізм рекомендується фарбувати в сигнальні кольори (жовтий чи червоний). На гакову підвіску наносяться дві смужки чорного кольору та цифри, що позначають в/п талі. Вантажопідйомний гак забарвлюється у чорний колір.
У паспорті на канатну таль відображається наступна інформація:
- Назва заводу виробника (товарний знак);
- Умовне позначення*;
- Номінальна вантажопідйомність;
- Режим роботи;
- Інтервал підйому;
- Робоча напруга;
- Дата виготовлення (місяць та рік);
- Номер реєстрації виробника.
*Схема умовного позначення електроталі (за ГОСТ):
Типова схема позначення канатних талей включає наступну інформацію:
- ТЕ – електрична таль (назва/код моделі);
- Вантажопідйомність електроталі в тоннах (до сотої частини тонни без коми);
- Виконання електроталі (стаціонарне чи пересувне);
- Діапазон висоти підйому (цифра "1": до 6,3 м, цифра "2": 6,3 - 12,5 м; цифра "3": 12,5 - 20,0 м і т.д. до 80 м );
- Кількість швидкостей м-ма підйому (одно-або двох швидкісні);
- Додаткова інформація про виконання м-ма підйому;
- Кількість швидкостей м-ма пересування (одно-або двох швидкісні);
- Вид монорейкового шляху (П – прямий, Р – з радіусом);
- Наявність/відсутність гальмівного пристрою (О – ні, Т – є гальмо);
- Додаткова інформація щодо виконання м-ма пересування талі;
- Відповідність стандарту.
Приклад умовного позначення електроталі/тельфера:
Таль канатна електрична: ТЕ 100-511 O - IПOO ГОСТ 22584-96.
Розшифровка: таль електрична в/п 1,0 тн, з електричним приводом механізму пересування, висотою підйому 6,3 м, одношвидкісним механізмом підйому та пересування, для прямих підвісних монорейкових колій, без гальма механізму переміщення.
