Захоплювачі вантажопідйомні (вантажозахоплювачі) – спеціальні пристрої, за допомогою яких здійснюється фіксація, підйом та переміщення різних за масою, формою та габаритами вантажів. Вантажозахоплювач застосовуються на металобазах для навантаження/розвантаження листового металу, прокату та профілів. Без них не обходиться жоден будівельний майданчик, де ведуться роботи. Так, у монолітному будівництві при зведенні залізобетонних конструкцій використовуються захоплювачі для опалубки, якими монтують або демонтують опалубку та опалубні щити.
Вантажні захоплювачі можуть використовуватись в якості знімних/стаціонарних кінцевих елементів канатних або ланцюгових строп замість звичайних гаків, скоб, ланок. Також дані пристрої можуть застосовуватися в комплекті з вантажопідйомними траверсами, коли потрібно підняти великогабаритний вантаж.
Від фізичних і механічних характеристик вантажів, що переміщуються, залежить тип захоплювача. Багато пристроїв проєктуються й виготовляються індивідуально під конкретний нестандартний вантаж. Але існують і типові стандартні рішення для переміщення вантажів, які не мають точок фіксації (петлі, вуха). Про них детальніше.
Вибираємо вантажозахоплювач: що плануєте підіймати?

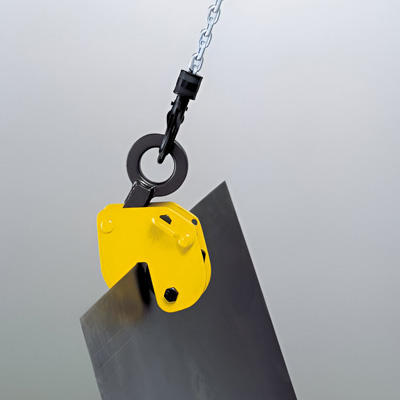

1. Сталевий лист. Залежно від того, в якому положенні плануєте піднімати листи сталі, можна використовувати вантажну струбцину, вертикальний захоплювач або для горизонтального підйому листа. Для підйому листового прокату в горизонтальному положенні можна використовувати магнітний захоплювач. Щоб унеможливити падіння сталевих листів у результаті прогину виробу під власною масою, запобігти обертанню й сповзанню магніту, потрібно застосовувати магнітні пристрої в парі.

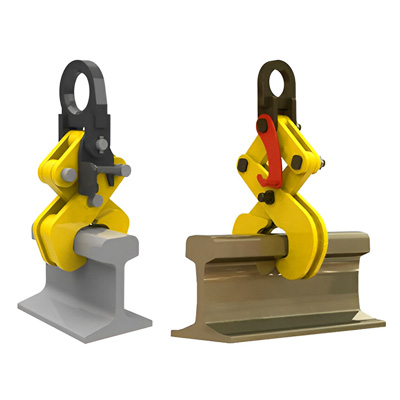

2. Профільний прокат. До профільного прокату відносяться рейки, швелери, двотаври, балки, кругляк тощо. Для підйому і переміщення рейок і рейкошпальних решіток використовуються кліщові захоплювачі або пристрої типу «кома» (назва через схожість форми на кому). Їх зазвичай використовують у парі разом з траверсою (лінійною траверсою та двома захоплювачами піднімають одиночні рейки, рамною траверсою-спредером піднімають рейкошпальну решітку). Дані засоби представлені вантажопідйомністю 1,6-4,0 тонн, що дозволяє працювати з рейками типів Р43-Р75 (за числом можна визначити скільки кілограмів приблизно в одному погонному метрі рейки).

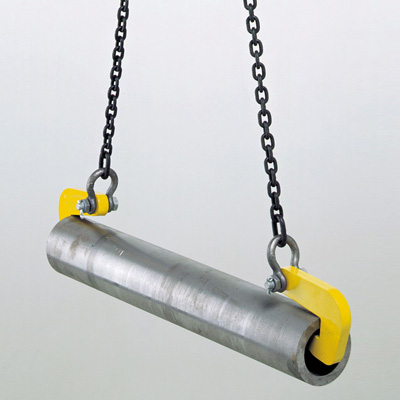

3.Труби. Для підйому труб при будівництві нових магістралей або заміні зношених ділянок трубопроводів води, газу, нафтопродуктів, простим та безпечним рішенням стануть торцеві захоплювачі для труб з поліуретановими змінними накладками. Дані захватні пристрої піднімають трубу горизонтально. Застосовуються попарно з торців труби. За рахунок наявності м'яких накладок, виключається ймовірність пошкодження кромок труби, а широка зівка дозволяє піднімати труби з теплоізоляцією.

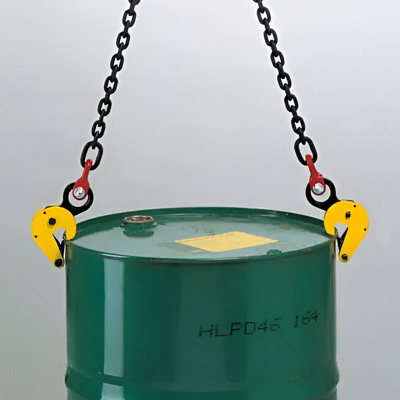

4. Бочки. Ці ємності використовують повсюдно. У них зберігають та транспортують мед, бензин, ПММ та іншу сировину. Конструктивна особливість бочок полягає в наявності окантовки, за яку й чіпляють спеціальні захоплювачі для бочок. Залежно від обраного способу переміщення бочки можна використовувати такі типи бочкозахоплювачів:
• «дзьоб папуги» і кліщовий захоплювач застосовуються для горизонтального переміщення бочок, мають однаковий принцип дії, який полягає в автоматичному затиску притискних пристроїв під власною вагою бочки та її вмісту;
• ланцюгові захоплювачі зі спеціальними гаками, які також охоплюють кант бочки та під впливом власної маси затискаються, надійно утримуючи ємність навіть при динамічних ривках автонавантажувача.

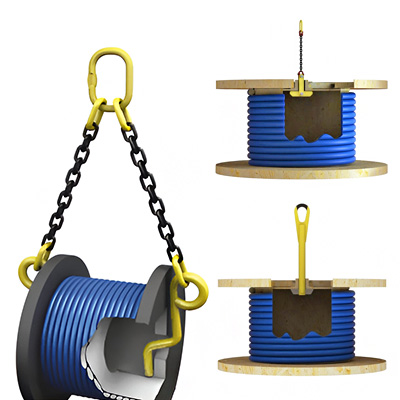

5. Кабельні барабани та тросові котушки. Кожна котушка з кабелем має отвір по осі з буртиками. Для навантаження та вивантаження кабельних барабанів використовуються спеціальні захоплювачі для котушок коромислового або ножичного типу. Перші на кінці мають сталеву пластину у вигляді коромисла, яке заводиться в отвір вертикально і приймає горизонтальне положення при піднятті пристрою вгору. Для вивільнення коромисла після закінчення робіт, необхідно потягнути за трос. Деякі захоплювачі оснащені вертлюгом для більш простого розмотування кабелю (тросу) під час укладання або протяжки кабельних трас. Захоплювачі ножичного типу працюють за типом ножиць. У процесі підйому пристрій за допомогою ексцентрикових сил затискається в отворі, забезпечуючи надійне зчеплення.
Безумовно, це далеко не повний перелік виробів, які доводиться переміщувати у побуті та на виробництві. Дізнатись ще більше ви зможете з наступної статті.
